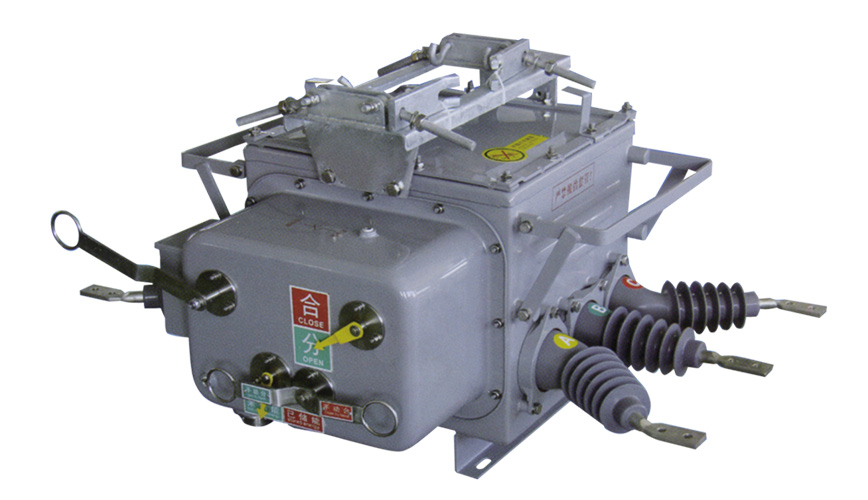

ZW20A-12型戶外高壓真空斷路器(以下簡稱斷路器)為額定電壓12kV，三相交流50Hz的戶外配電設備。它采用真空滅弧和SF6氣體作為絕緣介質，是ZW20-12型柱上真空斷路器改進型產品。箱體采用了引進日本東芝公司VSP5的氣體密封、防爆、絕緣結構技術，進出線導管也進行了密封性能改進，整體密封性能優良，內部充裝的SF6氣體不泄漏，不受個界環境影響；其彈簧操作機構進行了小型化設計和可靠性和穩定性優化，采用直動鏈條主傳動和多級脫扣系統，動作可靠性和穩定性比國內傳統的彈簧操作機構提高了好幾倍；主回路的軸與套之間的接觸采用了內收外張式表鏈結構，主回路的接觸電阻小、溫升低。所以，ZW20A-12型戶外柱上真空斷路器是一種免維護產品，是柱上斷路器中的佳品。
ZW20A-12較ZW20-12還增加了過流保護、機構彈簧儲能指示，并配備航空插座作二次電氣連接，便于與智能化控制器相結合。
優良的電氣和機械性能，使ZW20A-12型戶外柱上真空斷路器得到廣泛的應用。主要用于開斷、關合10kV電力系統的負荷電流及短路電流，適用于變電站及工礦企業配電系統中作保護和控制之用，更適用于電網頻繁操作的場所。本產品與控制器配套，具有優良的重合器功能，能滿足配申，自動化系統要求。
功能特點
此開關可實現以下功能：速斷保護、過流保護、(三次重合閘、事件記錄、防涌流保護、零序保護、實時時鐘、重合閘后加速、實時狀態查詢、智能掌上電腦控制、本地／遠程設置定值、故障主動上報、GSM短消息功能)“選配”。

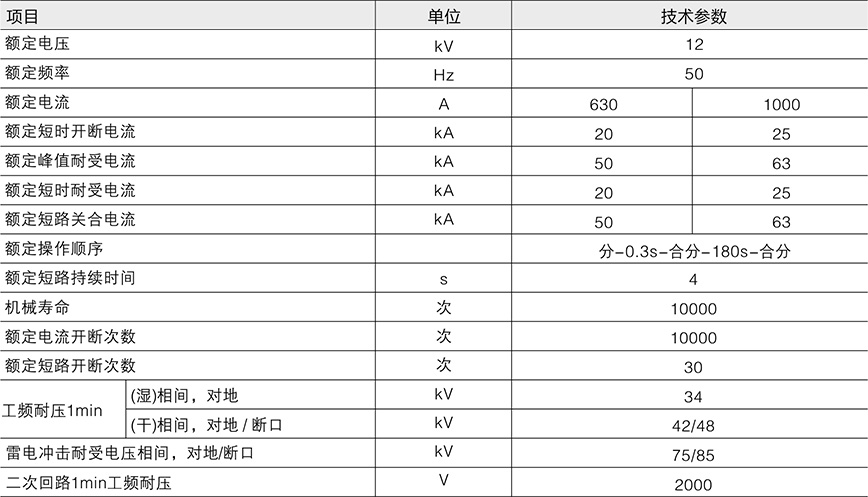

技術參數(見表)

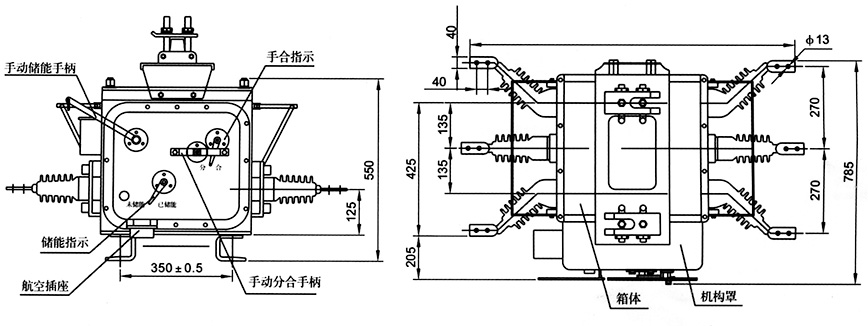

外形及安裝尺寸圖
使用環境
1.海拔高度不超過3000m；
2.周圍空氣溫度上限不超過40℃，下限不超過-40℃，日溫差25℃；
3.風壓不超過700Pa；
4.污穢等級：IV級；
5.覆冰厚度100mm；
6.安裝場所：無易燃、爆炸危險、化學腐蝕的場所；
7.地震烈度不超過8度。
