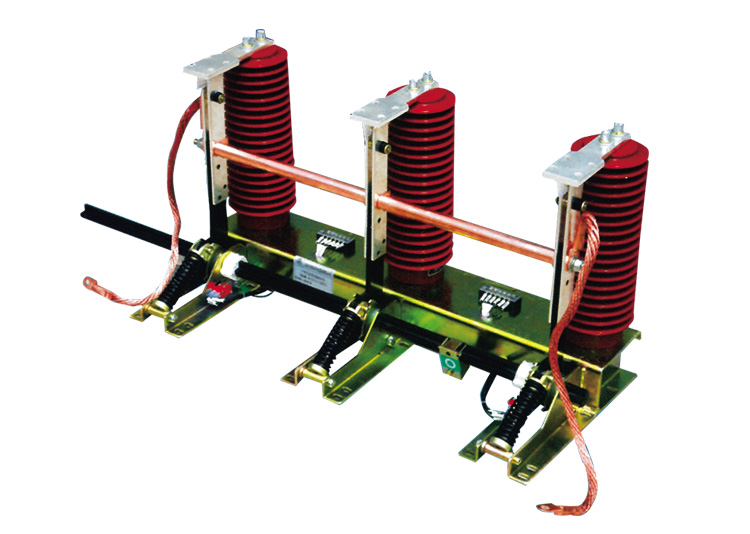

JN22B-40.5型戶內高壓接地開關(以下簡稱接地開關)是公司開發的新產品。其性能符合國家標準GB1985-2004《交流高壓隔離開關和接地開關》國家標準,適用干三相額定電壓40.5kV,交流5Hz的電力系統,可與KYN61-40.5高壓開關柜及其他型號高壓開關柜配套使用,作為高壓電器設備檢修時接地保護用。JYN22B-40.531.5型戶內高壓接地開關是上述接地開關基礎上改進,結構簡潔緊湊,性能一致便于小角度操作,與JN15-12戶內高壓接地開關相同,可采用JN15-12戶內高壓接地開關的接連和傳動件

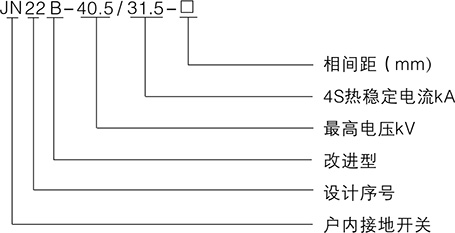

型號及含義

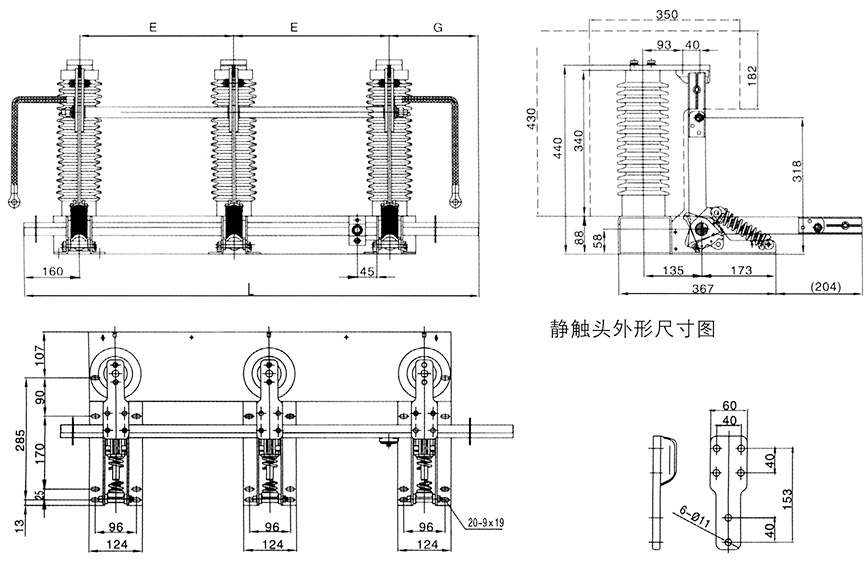

外形及安裝尺寸圖

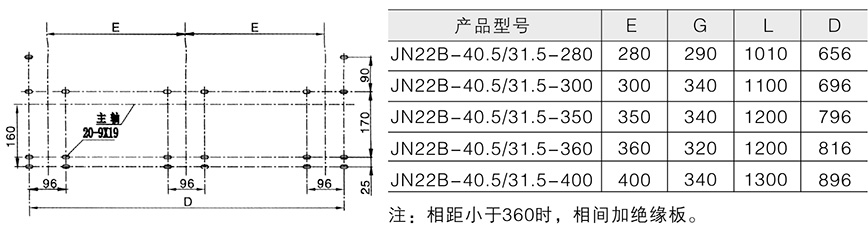

安裝開孔圖
使用環境
1、海拔高度不超過1000m;
2、周圍空氣溫度:上限+40℃,下限-25℃;
3、地震烈度不超過8度;
4、安裝于沒有火災、爆炸危險、嚴重粉塵、化學腐蝕及劇烈震動的場所。
